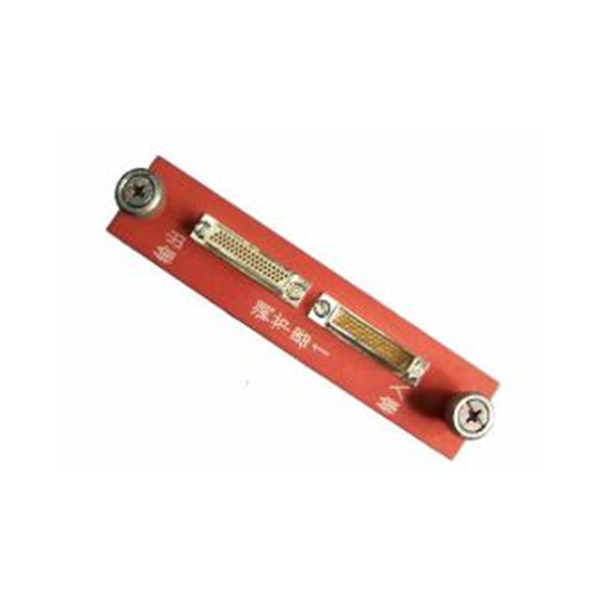

Плата регулятора №1
Основная функция платы регулятора №1 заключается в преобразовании сигналов постоянного, переменного тока и частоты в напряжение в диапазоне от 0 до 5 В постоянного тока.
Описание
маркер
Описание
Основная функция платы регулятора №1 заключается в преобразовании сигналов постоянного, переменного тока и частоты в напряжение в диапазоне от 0 до 5 В постоянного тока.
Возможна индивидуальная настройка.
Схемы регулирования сигналов напряжения включают
Преобразование входного сигнала однополярного порта от 0 до +30 В постоянного тока в выходной сигнал 0…+5 В постоянного тока — количество выходных цепей: 10;
Преобразование входного сигнала двухполярного порта от 0 до +50 В постоянного тока в выходной сигнал 0…+5 В постоянного тока — количество выходных цепей: 4;
Преобразование входного сигнала двухполярного порта от 0 до +5 В постоянного тока в выходной сигнал 0…+5 В постоянного тока — количество выходных цепей: 1;
Преобразование входного сигнала двухполярного порта от 0 до +10 В постоянного тока в выходной сигнал 0…+5 В постоянного тока — количество выходных цепей: 1;
Преобразование входного сигнала переменного тока 2,5 В (среднеквадратичное) / 125 Гц в выходной сигнал 0…+5 В постоянного тока — количество выходных цепей: 1.
Схемы регулирования сигналов частоты включают
Преобразование частотного сигнала от 0 до 2000 Гц (16 В размах) в выходной сигнал 0…5 В постоянного тока — количество выходных цепей: 2;
Преобразование частотного сигнала от 6 кГц до 66,7 кГц (70±10 мВ размах) в выходной сигнал 0…5 В постоянного тока — количество выходных цепей: 2.
Области применения
♦ Регулятор сигнала
♦ Сбор данных
Технические характеристики
♦ Напряжение питания: ±27 В ±10%
♦ Рабочая температура: от –40 °C до +70 °C
